滾珠滑塊

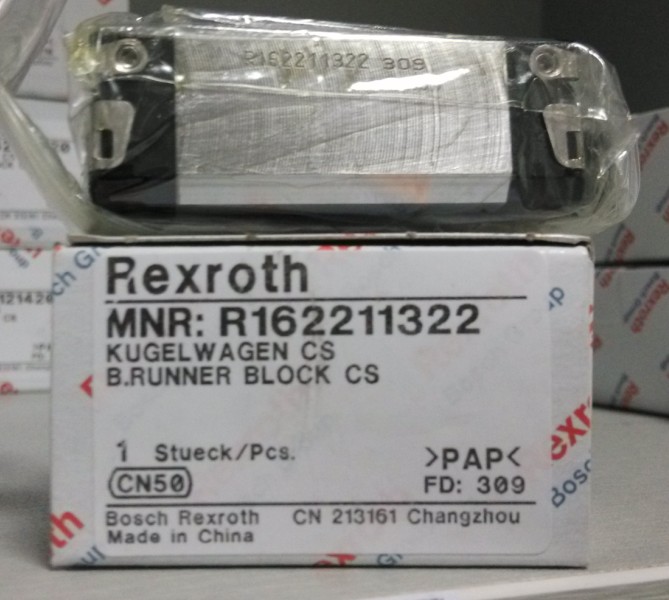

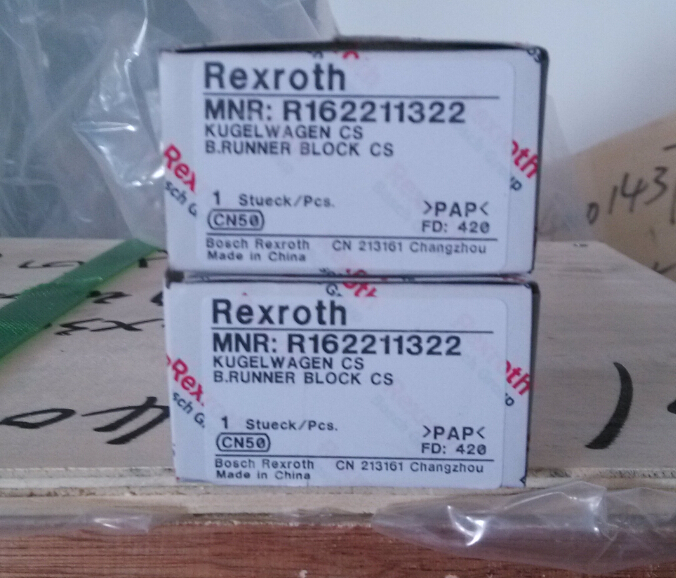

R162211322 滾珠滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C1（預緊2%C）
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R162211322是窄型、標準長、標準高滑塊，帶標準密封，帶滾珠鏈，不帶滾珠鏈型號為R162211320。根據結構的不同，力士樂滑塊基體由調質鋼或滾動軸承鋼制造，對于專門的應用，特別是工業機器人，基體采用鋁種子奧，與鋼結構相比可*多節省60%的重量。每個滑塊都在側面設有一個定位棱邊。
,"
| A | 34 | |
| A1 | 17 | |
| A2 | 15 | |
| A3 | 9.5 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 26 | |
| E2 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 10.00 | |
| K2 | 11.60 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N3 | 6.0 | |
| N6±0.5 |
10.3 |
|
| S2 | M4 | |
| S5 | 4.4 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.15 | |
| 額定載荷C3) | 7 800 | |
| 額定載荷 C03) | 13 500 | |
| 額定轉矩 Mt3) | 74 | |
| 額定轉矩 Mto3) | 130 | |
| 額定轉矩 ML3) | 40 | |
| 額定轉矩 ML03) | 71 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
