部 件 號:R114066000

系統:直線運動模塊,閉式(M)

導向系統:滾珠導軌導向系統(K)

傳動系統:齒形帶傳動系統(R)

" />

力士樂導軌滑塊

R114066000 MKR12-40力士樂模組

部 件 號:R114066000

系統:直線運動模塊,閉式(M)

導向系統:滾珠導軌導向系統(K)

傳動系統:齒形帶傳動系統(R)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

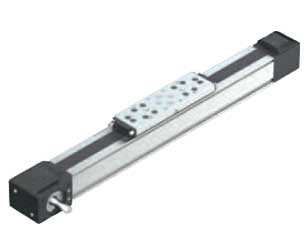

配有滾珠導軌導向系統和齒形帶傳動系統的直線運動模塊——R114066000 MKR12-40力士樂模組
集成式、無間隙力士樂導軌導向系統由于其高額定載荷和優化的運轉,允許在高速下運動重物體。
*高工作溫度:40°
對額定動載荷和動轉矩的說明:額定動載荷和動轉矩是以 100 000 米行程為基準確定的。實際中經常是以 50 000 米行程為基準。在此情況下,作比較時: C、Mt 和 ML 值乘以系數 1.26。
線性系統的重量,重量計算不包括電機和開關附件,重量計算公式:單位長重量 (kg/mm) x 長度 L (mm) + 所有固定長度零件 (滑臺、端頭等) 的重量 (kg)

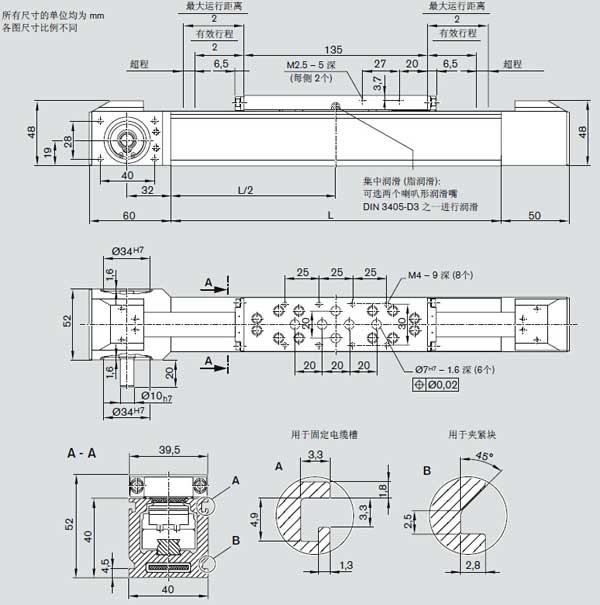

R114066000圖紙

滑臺長度 Lca(mm) 135
額定動載荷 C(N) 3750
額定動轉矩  Mt(Nm) 22.3
ML(Nm) 129.5
*大許用載荷 Fx max(N) 1875
Fy max(N) 1875
轉矩 Mt max(Nm) 12
Ml max(Nm) 65
慣性矩 lx(cm4) 10.53
ly(cm4) 14.61
直線運動模塊長度 *小Lmin1)(mm) 250
*大Lmax(mm) 2500
運動的自重 (kg) 0.29
線性系統的重量ms(kg) 傳動系統i=1 0.0027·L+0.81
帶減速器 0.0027·L+1.72
