定位單元
3842998512 力士樂定位單元
名稱：定位單元PE5
部件號：3842998512
供貨形式：裝配完畢
產品系列：輸送系統TS5
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842998512 力士樂定位單元用于將工件托盤定位在對定位精度(±0.3 mm) 要求很高的手工工位或自動化加工工位上。
款式：
——可以應用在所有的工件托盤 WT 5 上
——也可以從上面安裝
——頂升高度為輸送介質上方 4 mm
——定位精度： ±0.3 mm
——在負載位于中央位置情況下的許用垂直加工力：4000 N1), 2)
1) 如果安裝在輸送段 ST 5/H 中，要在緊挨 PE 5 前后的位置設置支腿。
2) 安裝在輸送段中的許用垂直加工力。在直接支撐 (請詢問) 的情況下也可能承受*大為 15 000 N 的加工力。

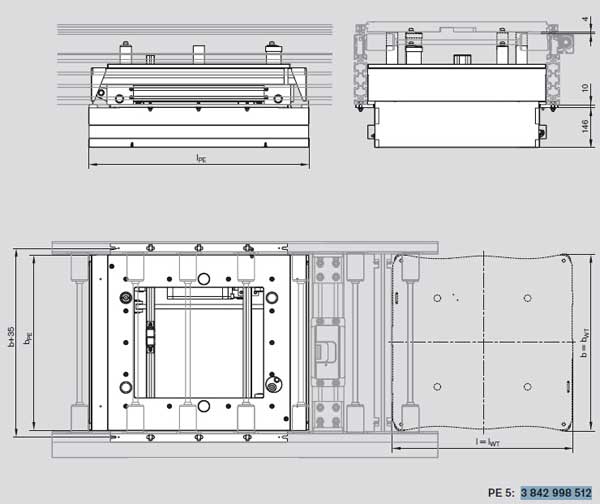

| bWT[mm] | lWT[mm] | bPE[mm] | lPE[mm] |
| 455 | 455;650 | 441 | 605 |
| 650 | 650 | 636 | 605 |
| 650 | 845 | 636 | 785 |
| 845 | 845 | 831 | 785 |
| 845 | 1040 | 831 | 980 |
用于把定位單元 PE 5 安裝在輸送段單元ST 5/H 中的安裝組件的部件號：3842996185
