部件號,長度:R036040000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:滾珠絲杠傳動系統(K)

" />
聯系人:晏經理      咨詢電話:021- 5789 3800 上海準密自動化科技?xì)g迎您!

力士樂導軌滑塊

R036040000 CKK15-110力士樂模塊

部件號,長度:R036040000,...mm

系統:集成模塊(C)

導向:滾珠導軌導向系統(K)

驅動器:滾珠絲杠傳動系統(K)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

集成模塊是由型號名稱和規格所確定。

型號是按照導向及傳動方式而歸類的,亦包括不帶驅動器的模塊。

集成模塊是一種精密型安裝準備就緒的線性系統,這種線性系統擁有緊湊的外形尺寸和很高的性能指標、任意的長度、的性價比和短交貨期。

R036040000 CKK15-110力士樂模塊優點

-兩個集成的無間隙滾珠導軌導向系統實現*佳的運行狀態、高額定載荷、高剛度

-在很大的長度上擁有很*的運行速度,很高的精度和運行平穩性

-通過驅動端的定心直徑和螺紋能夠方便地安裝電機

-開關位置可在全行程上調節,開關操作不用開關角鐵

-可從兩側面或通過滑臺進行集中補充潤滑 (脂潤滑) ,因而保養費用低廉

-通過滑臺上的螺紋和銷孔實現加裝件的精密調整和可靠固定

-集成模塊型號 CKK 和 CKR 擁有相同的外形尺寸、類似的附件和加裝件

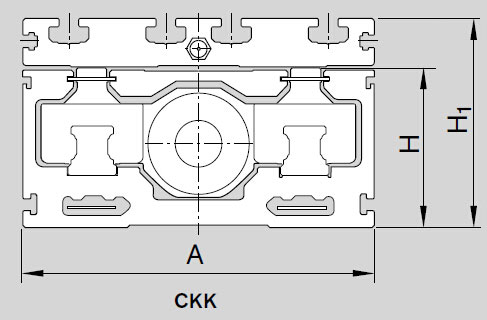

R036040000圖紙

尺寸 A*H 110*50
H1 66
額定動載荷 C 固定軸承 13400
額定動轉矩 Mt 滑臺數量1=515 滑臺數量2= 835
額定動轉矩 ML 滑臺數量1=80 滑臺數量2=1075
慣性矩 Iy 37.74  慣性矩
慣性矩 Iz 318.7
*大長度 Lmax 1500
移動重量 mb 滑臺數量1=0.52  滑臺數量2=0.86
帶滾珠絲械傳動系統重量  滑臺數量1=0.0092*L+1.6  滑臺數量2=0.0092*L+2.0
*大許用力 Fz1max 滑臺數量1=12 000  滑臺數量2=19 490
*大許用力 Fz2max 滑臺數量1=6 000  滑臺數量2=9 740
*大許用力 Fzymax 滑臺數量1=3 480  滑臺數量2=5 650
*大許用轉矩有Mtmax 滑臺數量1=198  滑臺數量2=322
*大許用轉矩有MLmax 滑臺數量1=31  滑臺數量2=414
