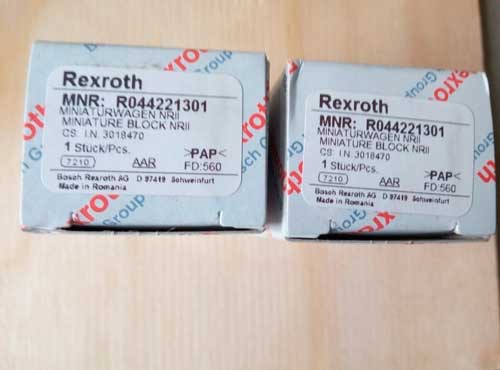

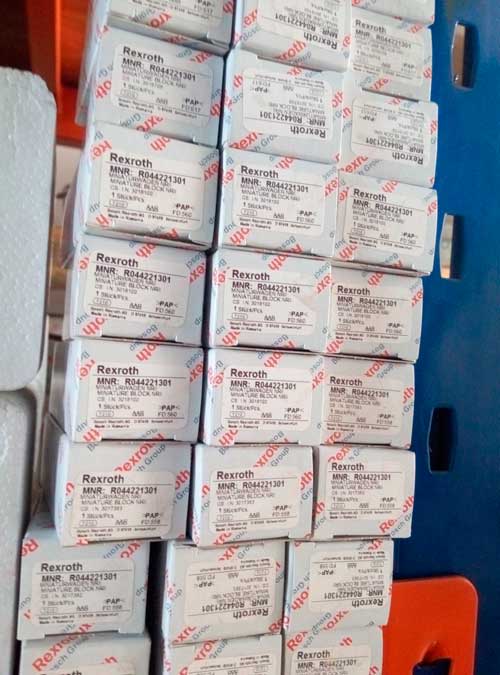

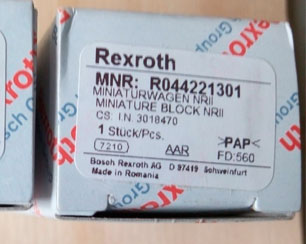

R044221301 力士樂微型滑塊
品 牌：博世力士樂
產品規格：12
預緊等級：1
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂微型滑塊R044221301標準滾珠滑塊，所有滾珠滑塊的鋼件都類似于ISO683-17/EN10088標準的防銹并耐酸蝕材料制造。滾珠滑塊裝在一個安裝輔具上供貨。
R0442系列微型滑塊是標準密封：低摩擦密封。
特殊款式（力士樂也可供貨下列滾珠滑塊）
- 帶N型密封（*好的刮刷性能）。規格15和20附加縱向密封，可以實現全密封。部件號：R0442...00
- 沒有初始潤滑以進行專門潤滑。
- 規格15和20附加N型和縱向密封。部件號：R0442...40
- 帶低摩擦密封。部件號：R0442...41
|

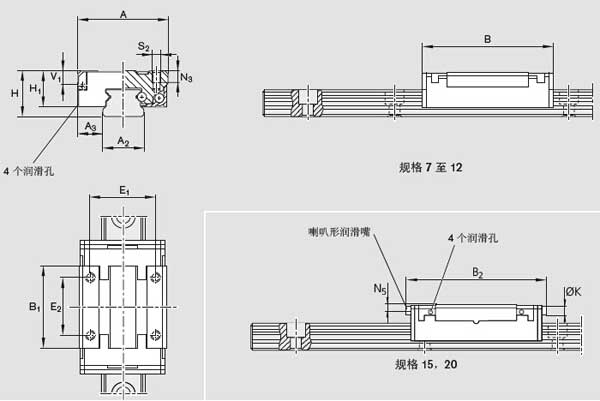

A |
27 |
|
|
A2 |
12 |
|
|
A3 |
7.5 |
|
|
B |
34.8 |
|
|
B1 |
21.6 |
|
|
B2 |
- |
|
|
H |
13 |
|
|
H11) |
10.0 |
|
|
H12) |
- |
|
|
V1 |
3.3 |
|
|
E1 |
20 |
|
|
E2 |
15 |
|
|
K |
- |
|
|
N3 |
3.5 |
|
|
N5 |
- |
|
|
S2 |
M3 |
|
|
重量(g) |
33 |
|
|
額定載荷C1) (N) |
2310 |
|
|
額定載荷 C01) (N) |
3470 |
|
|
額定轉矩 Mt2) (Nm) |
13.7 |
|
|
額定轉矩 Mto2) (Nm) |
20.6 |
|
|
額定轉矩 ML2) (Nm) |
7.9 |
|
|
額定轉矩 ML02) (Nm) |
11.8 |
|
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
