品牌:博世力士樂

部件號:3842998529

名稱:分流機構DI5/XH

產品系列:TS5

" />

力士樂導軌滑塊

3842998529 力士樂分流組件

品牌:博世力士樂

部件號:3842998529

名稱:分流機構DI5/XH

產品系列:TS5

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

力士樂分流機構3842998529是一種用于工件托盤分岔輸送的、功能完備的模塊,主輸送段和輔輸送段的驅動側可任選。分流機構作為主動元件由氣缸 (p = 5 - 6 bar) 控制。

說明:

在分流機構部位不能堆積運行。

款式:

——陽*氧化鋁承載型材

——在陽*氧化鋁托架上的鋼、塑料或鋁的側導向型材

——由主軸帶同燒結金屬的錐齒輪驅動

——輥筒間隔 p = 130

——全輥筒

供貨形式:

裝配完畢即插即用。

選項:安裝好防護蓋板(防護蓋板不能單獨訂購)

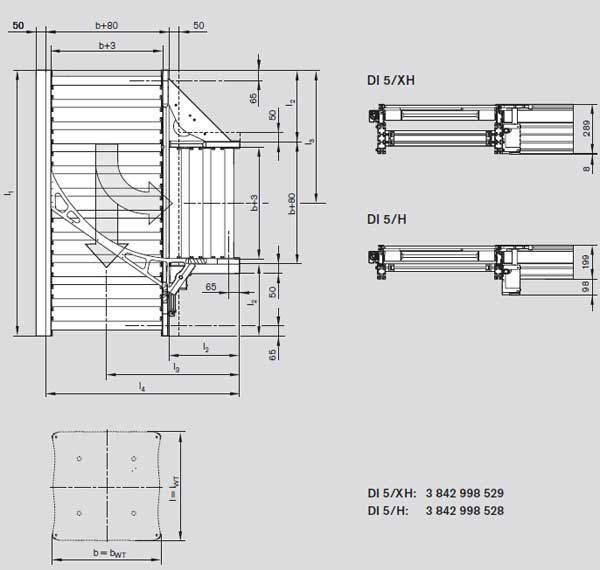

3842998529力士樂分道組件圖紙

部件號 3842998529
b1)[mm] Lwt2)[mm] l13)[mm] l24)[mm] l35)[mm] l4[mm]
455 455;650 921.5 382.5 650 917.5
650 650;845 1149 415 780 1145
845 845;1040 1376.5 447 910 1372.5



b1)[mm] Lwt2)[mm] LG6) BG7) DD8) DSM9) DST10) SC11)
455 455;650 1;2;3 1;2 1;2 1;2 1;2 1;2
650 650;845 1;2;3 1;2 1;2 1;2 1;2 1;2
845 845;1040 1;2;3 1;2 1;2 1;2 1;2 1;2

1) b = 在輸送方向上的軌道寬度



2) lWT = 工件托盤長度(在輸送方向上)

3) l1 = 主輸送段的長度

4) l2 = 輔輸送段的長度

5) l3 = 至主輸送段中心的輔輸送段的長度

6) LG = 側導向的材料

1: 鋼

2: 塑料

3: 鋁

7)BG = 錐齒輪的材料

1: 塑料

2: 燒結金屬

8) DD = 分流機構方向

9)DSM = 主輸送線主軸安裝組件

10)DST = 輔輸送線主軸安裝組件

11)SC = 防護蓋板



1: 不帶防護蓋板

2: 帶防護蓋板
