部 件 號:R114826010

系統:直線運動模塊,閉式(M)

導向系統:滾輪導軌導向系統(L)

傳動系統:齒形帶傳動系統(R)

" />

力士樂導軌滑塊

R114826010 MLR10-110力士樂模組

部 件 號:R114826010

系統:直線運動模塊,閉式(M)

導向系統:滾輪導軌導向系統(L)

傳動系統:齒形帶傳動系統(R)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

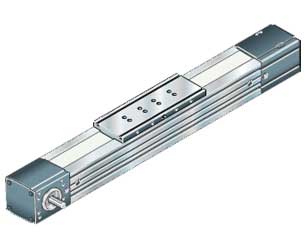

配有滾輪導軌導向系統和齒形帶傳動系統的直線運動模塊——R114826010 MLR10-110力士樂模組

集成式、無間隙力士樂滾輪導軌導向系統由于其專門的設計而擁有*高的速度 (至 10 m/s)。

彎曲變形:直線運動模塊的一個重要特性就是它的簡支安裝可能性。在此必須注意它的彎曲變形:它限制了可能的負載。在超過*大許用彎曲變形時,必須附加支撐。

*大許用彎曲變形 fmax:*大許用彎曲變形 fmax 取決于長度 L和負載 F。cc不許超過 fmax 值!在對系統動態特性有高要求時,應在每 300 至600 mm 間附加支撐。

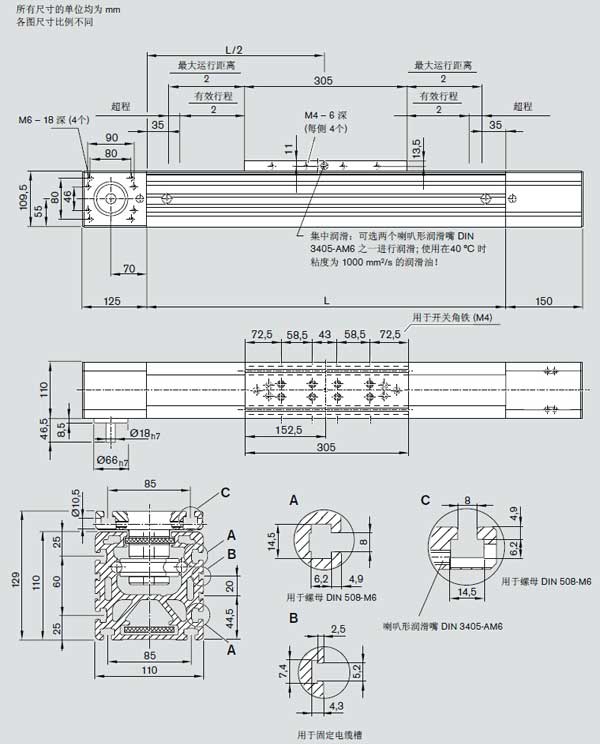

R114826010圖紙

滑臺長度 305
額定動載荷 Cx 31 000
額定動載荷 Cy 18 200
額定動轉矩 Mt 629
額定動轉矩 ML 1121
*大允許負載力力矩 Fx,max 8000
*大允許負載力力矩 Fy,max 4800
*大允許負載力力矩 Mt,max 49
*大允許負載力力矩 Ml,max 302
滑臺重量 kg 3.3
*大長度 Lmax 10000
面轉動慣量 lx 423
面轉動慣量 ly 686
齒形帶型號 AT 10
寬度 mm 50
齒距 mm 10
*大齒形帶傳動力 N 1740
彈性*限 N 7500
重量 kg 0.0141*L+10.3
