品牌:博世力士樂

軸徑:20mm

系列:超級滾珠導套閉式

重量:0.009kg

" />

力士樂導軌滑塊

R073002000 力士樂直線軸承

品牌:博世力士樂

軸徑:20mm

系列:超級滾珠導套閉式

重量:0.009kg

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片
部件號 帶兩個密封圈 帶一個密封圈 定位螺栓 重量
Φd(mm) 不帶密封圈 (KG)
20 R073002000 R073022040 R073012040 R342700109 0.009
25 R073002500 R073022540 R073012540 R342700109 0.19
30 R073003000 R073023040 R073013040 R342700309 0.3
40 R073004000 R073024040 R073014040 R342700309 0.6
50 R073005000 R073025040 R073015040 R342700409 1.05

R073002000 力士樂直線軸承——逐步退出組件,請客戶盡可能不要使用在新設計中,這些產品只有部分是可供貨的,而且有比較長的交貨期,我們可為您免費提供可替代產品咨詢!

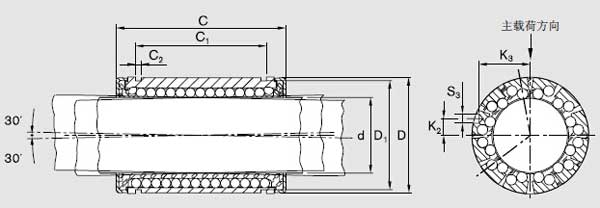

力士樂直線軸承R0730系列圖紙

尺寸
Φd D C C1 C2 D1 S3 1) k2 k3 E2)
h13 H13 ±0.1
20 32 45 31.2 1.6 30.5 3 1.3 14.7 9.5
25 40 58 43.7 1.85 38.5 3.5 2 18.5 12
30 47 68 51.7 1.85 44.5 3.5 7 21 12.8
40 62 80 60.3 2.15 59 3.5 9.5 27.5 16.8
50 75 100 77.3 2.65 72 4.5 10 33.5 22.1



Φd     軸向間隙 軸/孔 額定載荷3) (N)
滾珠列數 角度α(°) h6/H7 h6/K7 h6/M7 動載C 靜載C0
20 10 60  +43  +25  +18 3530 2530
 +11  -7  -14
25 10 60  +43  +25  +18 6190 4530
 +11  -7  -14
30 12 60  +43  +25  +18 6300 7180
 +11  -7  -14
40 12 60  +50  +29  +20 13500 7600
 +12  -7  -18
50 12 60  +50  +29  +20 22300 16800
 +12  -7  -18

1)孔在尺寸 C 的中間位置

2)以軸直徑 d 為基準的*小尺寸

3)額定載荷適用于主載荷方向

額定動載荷是以 100 000 米行程為基準確定的。如果以 50 000 米行程為基準,則表中的 C 值乘以系數 1.26。
