品牌:博世力士樂

軸徑:20mm

系列:超級滾珠導套開式

重量:0.06kg

" />

力士樂導軌滑塊

R073302000 力士樂直線軸承

品牌:博世力士樂

軸徑:20mm

系列:超級滾珠導套開式

重量:0.06kg

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

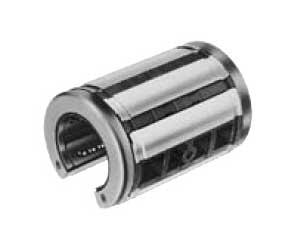

R073302000 力士樂超級滾珠導套,開式

力士樂導套——逐步退出組件:

- 只有有限的可供貨產品

- 長交貨期

- 盡可能不要使用在新設計中

- 提供免費的替代產品咨詢


Φd(mm)
部件號
不帶密封圈
帶兩個密封圈 全密封 定位螺栓 重量
(KG)
20 R073302000 R073322040 R073322045 R342700809 0.06
25 R073302500 R073322540 R073322545 R342700309 0.13
30 R073303000 R073323040 R073323045 R342700309 0.18
40 R073304000 R073324040 R073324045 R342700309 0.35
50 R073305000 R073325040 R073325045 R342700409 0.6
60 R073306000 R073326040 R073326045 R342700709 1

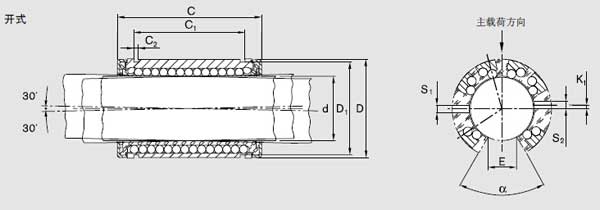

R0733圖紙

尺寸
Φd D C C1 C2 D1 S1 1) S2 1) k1 E2)
h13 H13 ±0.1 ±0.1
20 32 45 31.2 1.6 30.5 3 - - 9.5
25 40 58 43.7 1.85 38.5 3.5 3 -1.5 12
30 47 68 51.7 1.85 44.5 3.5 3 2 12.8
40 62 80 60.3 2.15 59 3.5 3 1.5 16.8
50 75 100 77.3 2.65 72 4.5 5 2.5 22.1
60 90 125 101.3 3.15 86.5 6 - - 27



Φd     軸向間隙 軸/孔 額定載荷3) (N)
滾珠列數 角度α(°) h6/H7 h6/K7 h6/M7 動載C 靜載C0
20 6 60  +43  +25  +18 2520 1880
 +11  -7  -14
25 6 60  +43  +25  +18 4430 3360
 +11  -7  -14
30 6 60  +43  +25  +18 6300 5230
 +11  -7  -14
40 6 60  +50  +29  +20 9680 7600
 +12  -7  -18
50 6 60  +50  +29  +20 16000 12200
 +12  -7  -18
60 6 60  +50  +31  +21 23500 18700
 +14  -11  -21

1)孔在尺寸 C 的中間位置

2)以軸直徑 d 為基準的*小尺寸

3)額定載荷適用于主載荷方向

額定動載荷是以 100 000 米行程為基準確定的。

如果以 50 000 米行程為基準,則表中的 C 值乘以系數 1.26。
