規格:40x10R/L x 6
40x20R x 6

導程:10,20(R=右旋,L=左旋)

" />

力士樂導軌滑塊

絲杠螺母座

R150640021力士樂螺母座

規格:40x10R/L x 6
40x20R x 6

導程:10,20(R=右旋,L=左旋)

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

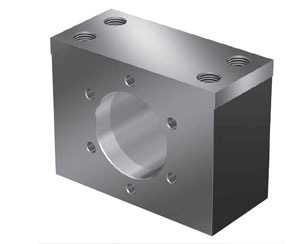

R150,40021 力士樂螺母座 螺母座 MGS

鋼制螺母座 MGS 適用于滾珠螺母FEM-E-S, FDM-E-S, FEP-E-S 和 SEM-E-S

螺母座除了用螺栓固定外,還需要采用附加的固定方式 (例如采用兩個定位銷,其直徑與螺栓直徑 S2 相同)。我們建議使用強度等級為 8.8 級的螺栓。

!如果使用帶前置潤滑單元的滾珠絲杠傳動系統,前置潤滑單元有可能從螺母座中凸出來。對此,在計算行程時需加以考慮。

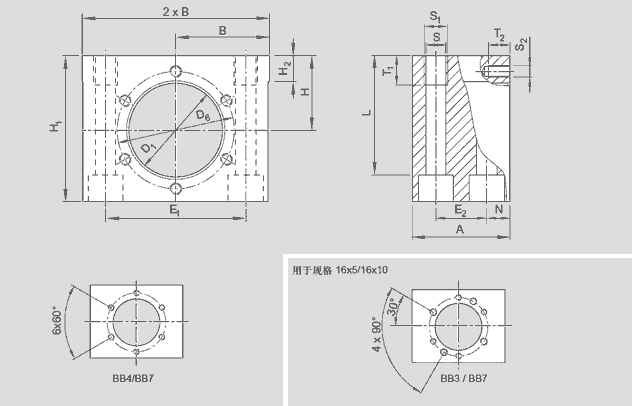

R1506MGS圖紙

D1H7 33
D6 45
A 40
B±0.01 37.5
H±0.01 32
H1 62
H2 10
E1 56±0.1
E2 20±0.1
N 10
S 8.4
S1 M10
T1 15
S2 M6
T2 10
夾緊長度L 51.0
重量m(KG) 1.050
孔圖:FEM-E-S/FDE-E-S/FEP-E-S BB4
孔圖:SEM-E-S BB7
內六角圓柱頭螺釘 ISO 4762 M8
