滾珠滑塊

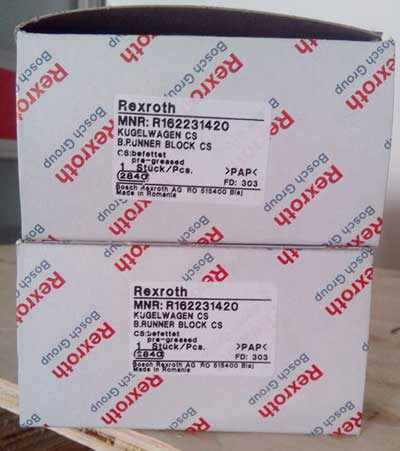

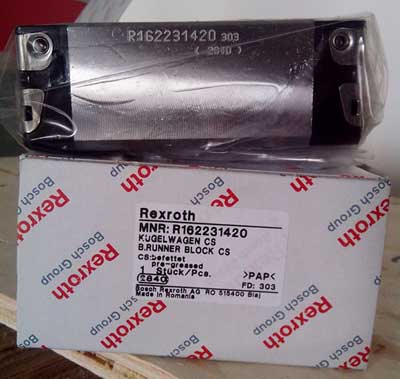

R162231420 rexroth滑塊
品 牌：博世力士樂
產品規格：35
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R162231420 rexroth滑塊是鋼制標準滑塊，SNS-窄型、標準長、標準高，帶標準密封不帶滾珠鏈，匹配于所有的滾珠導軌SNS。滑塊和導軌被認證，并且被劃分為多個精度等級，每個精度等級都相應于一定的公差，這個公差描述的是*大可能的誤差。
| A | 70 | |
| A1 | 35 | |
| A2 | 34 | |
| A3 | 18.0 | |
| B | 110.5 | |
| B1 | 77.0 | |
| E1 | 50 | |
| E2 | 50 | |
| E8 | 58.00 | |
| E9 | 17.35 | |
| H | 48 | |
| H1 | 40.40 | |
| H21) | 32.15 | |
| H22) | 31.85 | |
| K1 | 20.50 | |
| K2 | 22.00 | |
| K3 | 6.90 | |
| K4 | 6.90 | |
| N3 | 13.0 | |
| N6±0.5 |
20.5 |
|
| S2 | M8 | |
| S5 | 9.0 | |
| S9 |
M3*5 |
|
| T | 80 | |
| V1 | 8.0 | |
| 重量 | 1.25 | |
| 額定載荷C3) | 41 900 |  |
| 額定載荷 C03) | 54 000 | |
| 額定轉矩 Mt3) | 890 |  |
| 額定轉矩 Mto3) | 1 160 | |
| 額定轉矩 ML3) | 440 |  |
| 額定轉矩 ML03) | 565 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
