滾珠滑塊

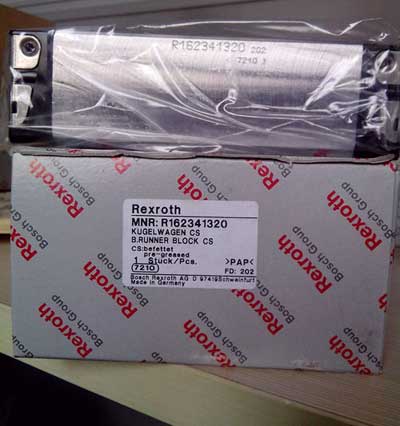

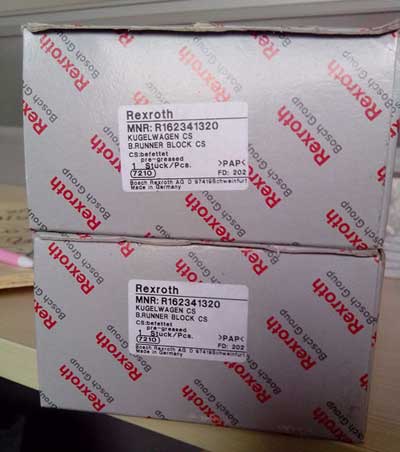

R162341320 力士樂滑塊
品 牌：博世力士樂
產品規格：45
預緊等級：C1（預緊2%C）
精度等級：H
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R162341320 力士樂滑塊是鋼制標準滾珠滑塊,SLS-窄型,長、標準高，帶標準密封不帶滾珠鏈，匹配于所有的滾珠導軌SNS。
| A | 86 | |
| A1 | 43 | |
| A2 | 45 | |
| A3 | 20.5 | |
| B | 174.1 | |
| B1 | 133.5 | |
| E1 | 60 | |
| E2 | 80 | |
| E8 | 69.80 | |
| E9 | 20.90 | |
| H | 60 | |
| H1 | 50.30 | |
| H21) | 40.15 | |
| H22) | 39.85 | |
| K1 | 35.50 | |
| K2 | 37.50 | |
| K3 | 8.20 | |
| K4 | 8.20 | |
| N3 | 18.0 | |
| N6±0.5 |
23.5 |
|
| S2 | M10 | |
| S5 | 14.0 | |
| S9 |
M4*7 |
|
| T | 105 | |
| V1 | 10.0 | |
| 重量 | 3.20 | |
| 額定載荷C3) | 90 400 |  |
| 額定載荷 C03) | 128 500 | |
| 額定轉矩 Mt3) | 2 440 |  |
| 額定轉矩 Mto3) | 3 470 | |
| 額定轉矩 ML3) | 1 700 |  |
| 額定轉矩 ML03) | 2 425 |  |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
