R161920001 力士樂楔形條
品牌：博世力士樂
名稱：楔形條
部件號：R161920001
規格：15；20；25；30；35
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂楔形條R161920001用于滾珠導軌側面固定
材料：鋼
款式：表面氧化發黑
請按導軌安裝說明進行操作！

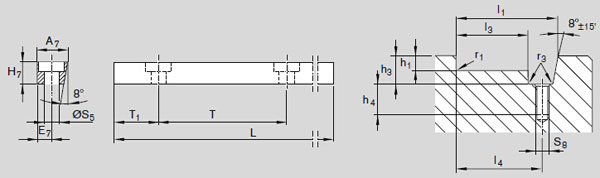

| 部件號 | R161920001 |
| 規格 | 15;20;25;30;35 |
| A7 | 12 |
| E7 | 6 |
| H7 | 10 |
| L | 957 |
| O71) | M5*20 |
| S5 | 6 |
| T | 60 |
| T1 | 28.5 |
| 重量 |
0.8 |
| h1-0.2 | 3.5 |
| h3+1 | 12.5 |
| h4+2 | 15 |
| l1±0.05 | 27 |
| l3-0.1 |
14.9 |
| l4±0.1 | 21 |
| r1max | 0.4 |
| r3max | 0.5 |
| S8 | M5 |
1）螺栓O7符合DIN 6912
