功率單元
HMS01模塊化單軸逆變器
電源電壓：-
過載能力：1.5到2.5X
冷卻系統：空氣冷卻
連續機械功率：1.5到132kW
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
IndraDrive M – 模塊化逆變器特點：
? *大電流從20 A 到 350 A 的單軸逆變器
? *大電流從12 A 到 36 A 的雙軸逆變器
? 用于多軸應用的節省空間的設計
? 可通過動力單元或驅動器供電
? 通過共同的直流母線進行能量交換
? 可連接至驅動器以實現具成本效益的解決方案
| 型號 - 無額外選配件 |
HMS01.1NW0020-A-07-NNNN | HMS01.1NW0036-A-07-NNNN | HMS01.1NW0054-A-07-NNNN | HMS01.1NW0070-A-07-NNNN | HMS01.1NW0110-A-07-NNNN |
| 性能數據 | |||||
| 連續電流1) A | 12.1 | 21.3 | 35 | 42.4 | 68.5 |
| *大電流 A | 20 | 36 | 54 | 70 | 110 |
| 直流母線電容mF | - | ||||
| 控制電壓數據 | |||||
| 外部控制電壓V | 直流 24 ±20%（對電機制動供電時直流 24 ±5%） | ||||
| 不帶控制單元和電機剎車的功耗 W | 10 | 15 | 10 | 16 | 34 |
| 無控制單元和電機剎車時的連續電流 A | 0.4 | 0.7 | 0.4 | 0.7 | 1.4 |
| Mechanical data | |||||
| 機械數據 W mm | 50 | 50 | 75 | 100 | 125 |
| 高度 H mm | 4403) | ||||
| 深度 D mm | 309 | ||||
| 重量kg | 5.3 | 5.3 | 6.7 | 7.9 | 11 |
| 型號 - 無額外選配件 |
HMS01.1NW0150-A-07-NNNN | HMS01.1NW0210-A-07-NNNN | HMS01.1NW0300-A-07-NNNN | HMS01.1NW0350-A-07-NNNN |
| 性能數據 | ||||
| 連續電流1) A | 100 | 150 | 150 | 250 |
| *大電流 A | 150 | 210 | 300 | 350 |
| 直流母線電容mF | - | 4.9 | ||
| 控制電壓數據 | ||||
| 外部控制電壓V | 直流 24 ±20%（對電機制動供電時直流 24 ±5%） | |||
| 不帶控制單元和電機剎車的功耗 W | 23 | 75 | 100 | 2182) |
| 無控制單元和電機剎車時的連續電流 A | 1 | 3.1 | 4.2 | 9.12) |
| Mechanical data | ||||
| 機械數據 W mm | 150 | 200 | 200 | 350 |
| 高度 H mm | 4403) | |||
| 深度 D mm | 309 | |||
| 重量kg | 12.7 | 16.4 | 16.4 | 31.7 |
所有數據適用于 3 AC 400 V 電源電壓和 4 kHz 脈寬調制頻率下的標稱額定值
1) 在輸出頻率小于 4 Hz 時，輸出電流將減小
2) 包括輔助濾波器 HAB

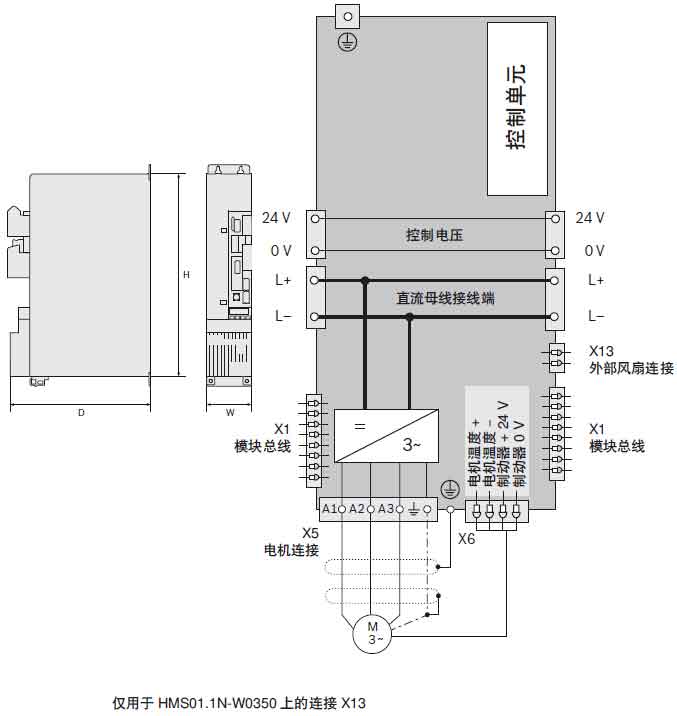

3) 帶輔助風扇 HAB 的總高度 HSM01.1N-W0350：748 mm
