絲杠螺母

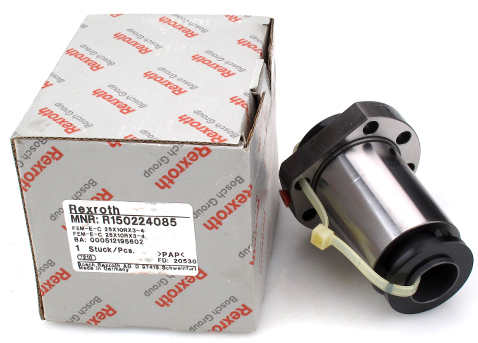

R150224085 力士樂螺母FDM-E-C 20x10Rx3-4
公稱直徑：20
導程：10R（R=右旋，L=左旋）
滾珠直徑：3
螺母內的螺旋圈數：4
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R150224085 力士樂螺母FDM-E-C 20x10Rx3-4是法蘭式雙螺母，安裝尺寸按DIN 69 051，*五部分，帶標準密封。
,"
| d1 | 24.0 | |
| d2 | 21.9 | |
| D1 /g6 | 40 | |
| D5 | 62 | |
| 孔圖 | BB2 | |
| D6 | 51 | |
| D7 | 6.6 | |
| L | 120 | |
| L3 | 12 | |
| L4 | 16 | |
| L9 | 55.0 | |
| L10 | 108 | |
| S3) | M6 | |
| 重量m(KG) | 0.77 | |
| 額定動載C(N) | 15700 | |
| 額定靜載C0 | 27000 | |
| 速度1)Vmax(m/min) | 60 |
1）帶標準密封
2）用于精密滾壓絲杠 SN-R 公差等級T5,T7
