軸承導套
R106781240 力士樂直線導套組件
品牌：博世力士樂
部件號：R106781240
軸徑：12mm
類型：直線導套組件帶超級滾珠導套B，鑄鐵軸承座
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R106781240 力士樂直線導套組件，開式。
結構
● 精密軸承座 (球墨鑄鐵)
● 用定心螺栓固定
● 超級滾珠導套帶或不帶同軸度誤差補償
● 內裝式密封圈

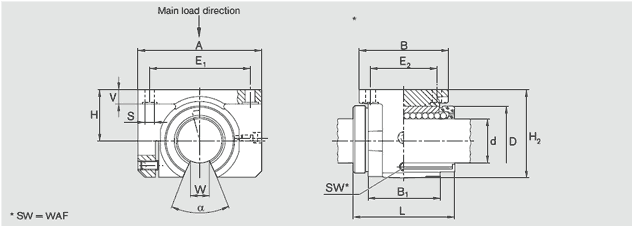

| ød | 12 | |
| D | 22 | |
| H | 18 | |
| H2 | 28 | |
| L | 32 | |
| A | 42 | |
| B | 32 | |
| B1 | 20 | |
| E1 | 32±0.15 | |
| E2 | 23±0.15 | |
| S | 4.5 | |
| V | 5.5 | |
| W | 6.5 | |
| SW | 2.5 | |
| 角度a(0) | 66 | |
| 徑向間隙 | +28 -1 |
|
| H的公差 | +8 -16 |
|
| 額定載荷4) （N) C | 1060 | |
| 額定載荷4) （N) C0 | 510 | |
| 重量（KG) | 0.13 |
