力士樂導軌滑塊

滾珠滑塊

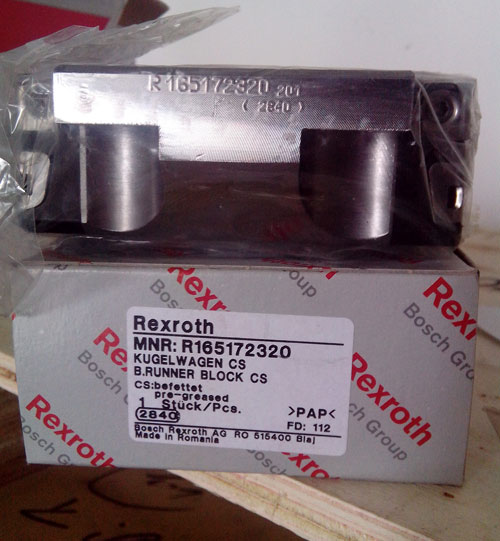

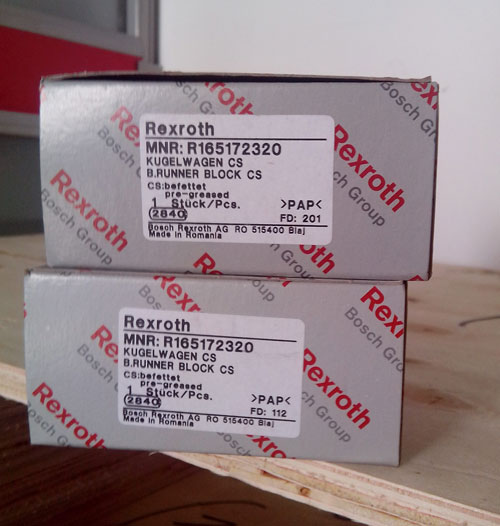

R165172320 rexroth滑塊

品  牌:博世力士樂

產品規格:30

預緊等級:c2

精度等級:H

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

R165172320 rexroth滑塊為法蘭型、標準長、標準高滑塊,標準密封不帶滾珠鏈。該型號滑塊無預緊,應用于*小摩擦和較高安裝誤差的特別輕便運行的導向系統。間隙款式僅以精度等級H和N供貨。在無預緊的滾珠滑塊內,滾珠滑塊和滾珠導軌之間存在一個1至10μm的間隙,在使用兩根導軌,并在每根導軌上至少配用兩個滾珠滑塊時,大多數情況下,這個間隙被平行度誤差所平衡。

,"

R165172320資料圖

A 90
A1 45.0
A2 28
A3 31.0
B 97.7
B1 67.4
E1 72
E2 52
E3 44
E8 48.40
E9 14.60
H 42
H1 35.35
H21) 28.55
H2 2) 28.35
K1 14.00
K2 15.7
K3 6.05
K4 6.05
N1 11.0
N2 7.90
N6±0.5

17.0


S1 8.5
S2 M10
S5 9.0
S9

M3*5


T 80
V1 7.0
重量 1.10
額定載荷C3) 31 700
額定載荷 C03) 41 300
額定轉矩 Mt3) 540
額定轉矩 Mto3) 720
額定轉矩 ML3) 290
額定轉矩 ML03) 380

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
   在此情 況下,表格中的C、Mt、和ML的值乘以1.26。
