力士樂導軌滑塊

R162372420 力士樂直線滑塊

品  牌:博世力士樂

產品規格:30

預緊等級:C2(預緊8%C)

精度等級:N

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數

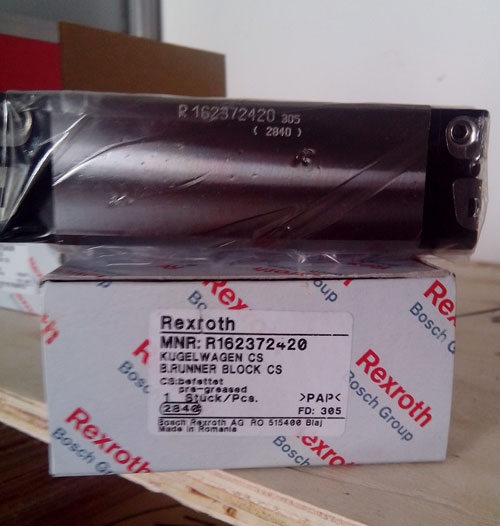

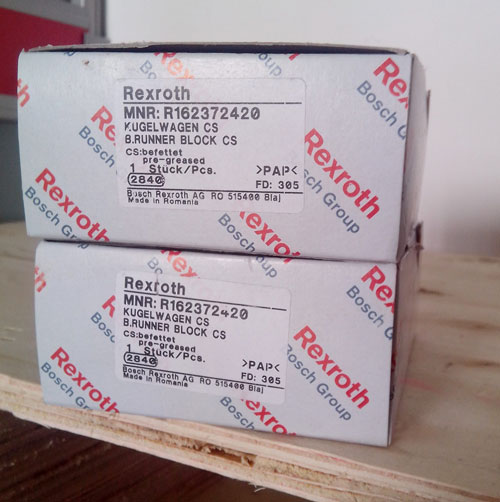

  • 產品圖片

力士樂直線滑塊R162372420是窄型、長、標準高滑塊。力士樂滑塊的預緊程度以與額定動載荷C的相關性給出。并劃分為*多4個預緊等級:C0,C1,C2,C3.滑塊的預緊量越高,它的剛度就越大。

此型號C2預緊等級滑塊用于同時有高的外部載荷和對總剛度有高要求的精確的導向系統,也推薦用于單導軌系統,超過平均水平的載荷和轉矩可以在*小的彈性變形的情況下承受。



R162372420直線滑塊圖紙

A 60
A1 30
A2 28
A3 16.0
B 119.7
B1 89.4
E1 40
E2 60
E8 48.40
E9 14.60
H 42
H1 35.35
H21) 28.55
H22) 28.35
K1 21.00
K2 22.70
K3 6.05
K4 6.05
N3 12.0
N6±0.5

17.0


S2 M8
S5 9.0
S9

M3*5


T 80
V1 7.0
重量 1.10
額定載荷C3) 40 000
額定載荷 C03) 57 800
額定轉矩 Mt3) 690
額定轉矩 Mto3) 1 000
額定轉矩 ML3) 495
額定轉矩 ML03) 715

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
   在此情況下,表格中的C、Mt、和ML的值乘以1.26。





展開
