力士樂導軌滑塊

滾珠滑塊

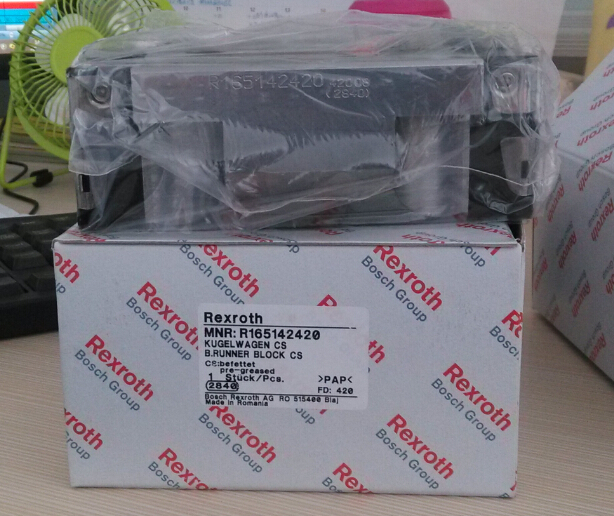

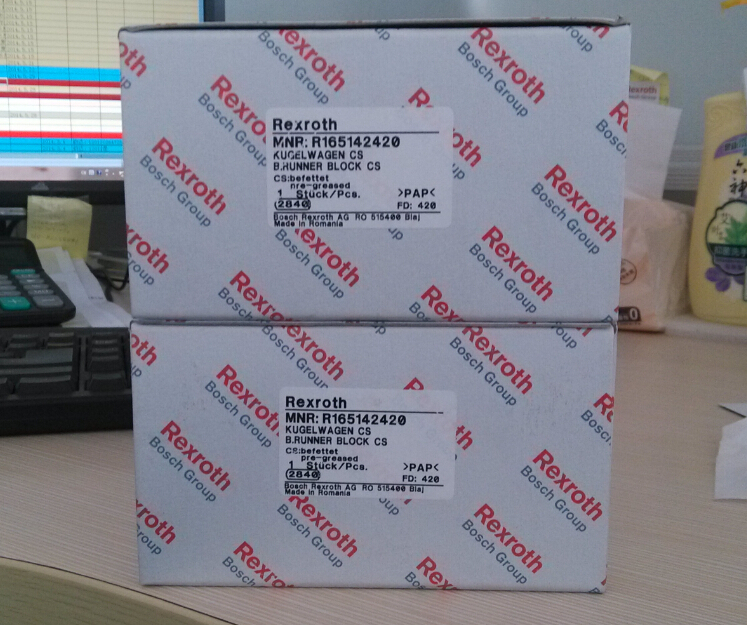

R165142420 力士樂滑塊

品  牌:博世力士樂

產品規格:45

預緊等級:C2

精度等級:N

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

R165142420 力士樂滾珠滑塊是法蘭型,標準長、標準高滑塊。

滾動摩擦由受力作用的滾動體在滾道上滾動而引起,它受到滾動體的形狀和滾動體接觸的幾何尺寸的影響,根據不同的滾動接觸有不同的摩擦系數。力士樂滾珠導軌導向系統在主載荷方向上、在載荷作用下的滾動摩擦的摩擦系數為0.02μ,滾動接觸為帶2點接觸的滾珠的滾動摩擦。



R165142420滑塊圖紙

A 120
A1 60.0
A2 45
A3 37.5
B 137.6
B2 97.0
E1 100
E2 80
E3 60
E8 69.80
E9 20.90
H 60
H1 50.30
H21) 40.15
H22) 39.85
K1 17.30
K2 19.3
K3 8.20
K4 8.20
N1 15.0
N2 12.40
N6±0.5

23.5


S1 10.4
S2 M12
S5 14.0
S9

M4*7


T 105
V1 10.0
重量 3.00
額定載荷C3) 68 100
額定載荷 C03) 85 000
額定轉矩 Mt3) 1 830
額定轉矩 Mt03) 2 310
額定轉矩 ML3) 890
額定轉矩 ML03) 1 130

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
   在此情 況下,表格中的C、Mt、和ML的值乘以1.26。
