滾珠滑塊

R165121420 力士樂滑塊

品　　牌：博世力士樂

產品規格：

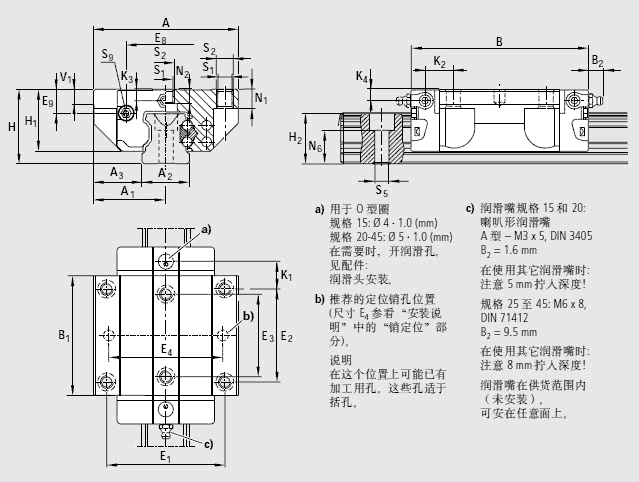

R1651資料圖

A	47
A₁	23.5
A₂	15
A₃	16.0
B	58.2
B₁	39.2
E₁	38
E₂	30
E₃	26
E₈	24.55
E₉	6.70
H	24
H₁	19.90
H₂¹⁾	16.30
H₂²⁾	16.20
K₁	8.00
K₂	9.6
K₃	3.20
K₄	3.20
N₁	5.2
N₂	4.40
N₆ ^±0.5	10.3
S₁	4.3
S₂	M5
S₅	4.4
S₉	M2.5*3.5
T	60
V₁	5.0
重量	0.20
額定載荷C³⁾	7 800
額定載荷 C₀³⁾	13 500
額定轉矩 M_t³⁾	74
額定轉矩 M_t_o³⁾	130
額定轉矩 M_L³⁾	40
額定轉矩 M_L0³⁾	71

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。

預緊等級：

精度等級：

021-57893800工作時間：周一至周五 9:00-18:00

產品介紹
技術參數
產品圖片

R165121420（2）

,25,C1（預緊2%C）,N,"

R165121420 力士樂滑塊其它的特點：

—滑塊可以從上面和下面用螺栓安裝；
—在滑塊中部沒有兩個螺栓孔用于附加固定，因此，提*了抗上提載荷和側面載荷的能力；
—端面螺紋孔用于所有的加裝件；
—在所有載荷方向上都具有*剛度，因此也可單個滑塊獨立使用；
—內裝式全密封；
—*抗扭矩能力；
—理想的滾道入口幾何尺寸和較大的滾珠數量，使其具有較小的彈性波動；
—*佳循環設計和滾珠/滾珠鏈導向，使運行平穩順暢；
—各種不同的預緊等級；
—所有的滑塊在出廠時都上首次潤滑脂；
—滾珠鏈可以作為選項供貨
