電源電壓:3AC400到500(+10%/-15%)

電源頻率:45到62Hz

直流母線連續功率:13到85kW

連續機械功率:11到75kW

" />

力士樂導軌滑塊

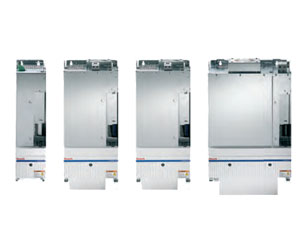

力士樂緊湊型驅動器HCS03

電源電壓:3AC400到500(+10%/-15%)

電源頻率:45到62Hz

直流母線連續功率:13到85kW

連續機械功率:11到75kW

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片

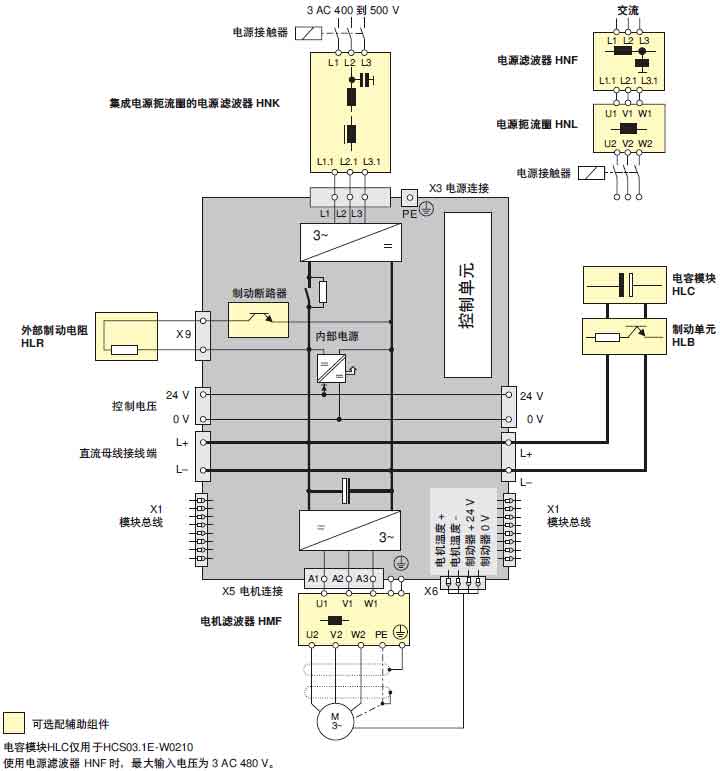

帶轉換器和驅動器的多軸方案:
通過 IndraDrive C 變流器和模塊式IndraDrive M 逆變器的配合,可實現小的驅動組的經濟性。
**軸的轉換器同時為另一軸的驅動器供電。因此必須選擇具有足夠功率儲備的變流器,以保證更小的逆變器的電源供應。


  驅動器
型號 HCS03.1E-W0070 HCS03.1E-W0100 HCS03.1E-W0150 HCS03.1E-W0210
-集成控制電壓 -A-05-NNNV -A-05-NNNV -A-05-NNNV -A-05-NNNV
-集成控制電壓和制動斷路器 -A-05-NNBV -A-05-NNBV -A-05-NNBV -A-05-NNBV
-集成控制電壓和制動斷路器和風扇控制 -A-05-LNBV -A-05-LNBV -A-05-LNBV -A-05-LNBV
性能數據
連續電流1) A 45 73 95 145
*大電流 A 70 100 150 210
不帶/帶扼流圈的直流母線連續功率 KW 13/25 24/42 34/56 42/85
不帶/帶扼流圈的*大輸出功率 KW 20/40 33/59 54/89 68/124
電源電壓 V 3AC400到500(+10%/-15%)
連續輸入電源電流 A 50 80 106 146
輸出功率對電源電壓的依賴性 ULN < 400 V 時:電壓每下降 4 V 功率降低 1%
直流母線接線端2)   · · · ·
直流母線電容 μF 940 1440 1880 4700
制動斷路器
連續制動功率 kw 13.2 18.9 25.2 42.6
*大制動功率 kw 42 63 97 137
控制電壓數據
內部控制電壓 V DC 24(不用于電機制動的供電)
外部控制電壓 V DC 24 ±20%(對電機制動供電時 DC 24 ±5%)
不帶控制單元和電機剎車的功耗 W 22.5 25 25 30
不帶控制單元和電機剎車的連續電流 A 0.9 1 1 1.3

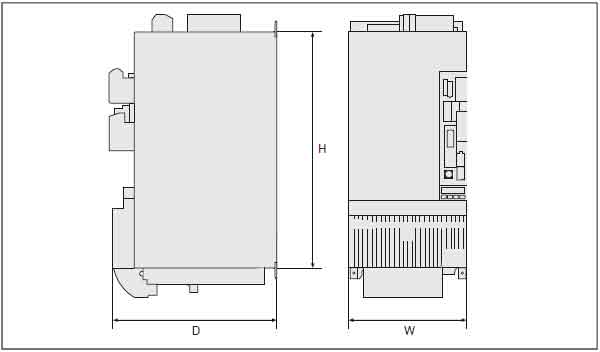

機械數據
寬度W mm 125 225 225 350
高度H mm 440
深度D mm 315
重量 kg 13 20 20 38

所有數據基于 3 AC 400 V 電源電壓和 4 kHz 脈寬調制頻率下的標稱額定值

1) 在輸出頻率 < 4 Hz 時,輸出電流將減小;2)用于連接額外單元,如 HMS、HCS、HLB、HLC
